경동나비엔 가스보일러 에러코드 90 boiler

#Case1 온도조절기 문제 → 경동나비엔 신호변환 접속기(BCM-KW10T KIT) 교체
#Case2 신호변환 접속기(BCM-KW10T KIT) 교체했는데 난방이 안됨 → KVA-400 코텍 전동구동기 교체



[경동나비엔 시스템각방] 자가진단 - 에러코드 E82



[경동나비엔 시스템각방] 자가진단 - 에러코드 E90

[Case #1]

1) 증상

• 유선 각방시스템 접점용 온도조절기에서 에러코드 90 boiler가 표시
• 물을 틀었을 때 정상적으로 따뜻하고 차가운 물이 나옴

2) 원인분석

• 경동나비엔 보일러 통신을 각방 시스템 접점 신호로 변환하는 장치 문제

3) 해결

   - 엔지니어가 방문하여 경동나비엔 신호변환 접속기(BCM-KW10T KIT) 교체 함

      . 정격입력 : DC 24V

      . 상호명 / 제조년월 : 경동나비엔 / 2025.03

      . 제조자 / 제조국가 : Weihar Sungho Electronics Co., Ltd/중국

      . 인증번호 : R-R-kdn-BCM-KW10TKIT

      . 제품번호 : 50805061BV05220051 100

      . 방송통신기자재 적합성평가(바로가기)

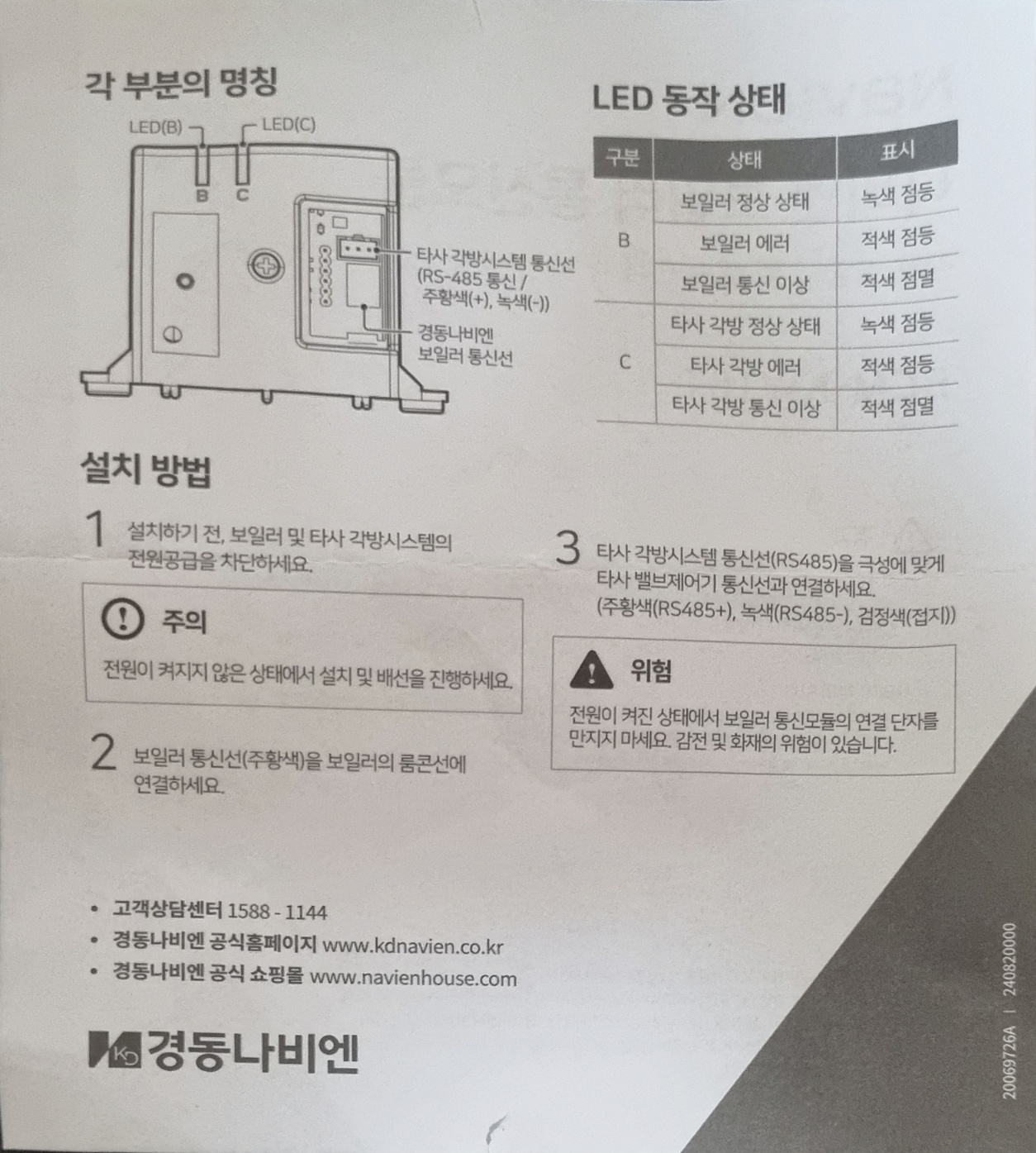

      . NAVIEN 나비엔 보일러 통신모듈 사용 설명서 및 설치 안내서(BCM-KW10T)

#1

#2

• BCM-KW10T KIT (경동나비엔 보일러 통신을 각방 시스템 접점 신호로 변환하는 장치) 교체로 에러코드 발생하지 않음

[Case #2]
1) 증상

• Case #1 조치 후 유선 각방시스템 접점용 온도조절기 표시 정상
• 온수(급탕 기능) 정상
• 각 방의 난방이 작동하지 않음
  → 보일러와 각방 밸브(개폐기)간의 난방 제어 신호 또는 밸브 작동 문제 가능성 높음

2) 원인분석

구분	가능 원인	세부 설명
① 통신/신호 불일치	BCM-KW10T와 각방시스템 메인컨트롤러 간 통신 오류	교체한 신호변환기(BCM-KW10T)가 각방시스템 메인보드와 정확히 통신하지 못하는 경우 난방 개시 신호가 전달되지 않음
② 배선 연결 오류	BCM-KW10T ↔ 각방컨트롤러 / 보일러 단자대 배선 착오	"Room" 또는 "Heating ON" 단자 배선이 반대로 연결되거나 미접속되면 각방 신호는 정상 표시되어도 밸브 개방이 이루어지지 않음
③ 밸브(개폐기) 불량	전기식 구동밸브가 작동하지 않음	개별 밸브의 코일 단선, 전원 미인가, 밸브 고착 등으로 인해 실제 난방수 순환이 안 됨
④ 보일러 설정값 문제	보일러 내부 DIP 스위치 / 통신 설정 미조정	새 BCM 모듈 교체 후 통신모드 설정이 초기화되어 난방신호 수신이 안 되는 경우
⑤ 각방시스템 메인보드 오류	보일러 신호를 BCM에 보내지 않음	메인제어보드의 릴레이 불량 또는 회로 손상으로 인한 신호 미출력

---

• 보일러와 각방 시스템 간의 난방 요청 신호 전달이나 분배기 구동기 작동에 문제가 있음을 시사
  ① 신호변환 접속기 설정 오류 (가장 유력)
     - BCM-KW10T KIT는 보일러 통신 모듈과 각방 시스템 메인 컨트롤러 사이에 설치됩니다.
       이 모듈이 보일러에 난방을 요청하는 신호를 올바르게 전달하도록 설정(딥 스위치 또는 점퍼)되어야 합니다.

항목	설명
보일러연결 설정	경동나비엔 보일러 모델에 따라 통신 방식 (NR) 또는 접점 방식 (DR) 중 하나를 선택해야 합니다. BCM-KW10T는 통신을 접점으로 변환하지만, 최종적으로 보일러에 전달되는 신호 종류(통신 vs. 접점)에 따라 모듈 자체의 출력이 다르게 설정될 수 있습니다.
구동기 연결 설정	각 방 분배기에 설치된 구동기(액추에이터)의 종류(예: 상시 닫힘(NC), 상시 열림(NO))에 맞게 시스템의 출력 방식이 설정되어야 합니다.



        ② 난방 신호의 오해 및 분배기 구동기 문제
            - 보일러는 가동 중이나 난방수가 각 방으로 흐르지 않음 → 각 방의 온도조절기에서 난방을 요청했음에도

              불구하고 신호가 각방 시스템 메인 컨트롤러를 거쳐 신호변환 접속기(BCM-KW10T) 그리고

              최종적으로 분배기의 구동기(액추에이터)로 전달되는 과정에 오류가 있을 수 있습니다.

               . 구동기가 열리지 않음

                  → 구동기에 전기가 공급되지 않거나(시스템 신호 문제) 구동기 자체가 고장 났을 수 있습니다.

               . 난방수가 흐르지 않음

                  → 분배기의 밸브가 잠겨 있거나 난방수 순환 펌프에 문제가 있을 수 있습니다.
                      (Case #1 조치와 관련성 낮음)



3) 점검 및 해결방법

   ① 1단계) 통신 및 전원 확인

      - BCM-KW10T 모듈의 DC 24V 전원 정상 공급 확인(전원 LED ON 여부)

      - 각방시스템 메인보드의 보일러 통신선(2선) 올바른 극성으로 연결 확인 → 잘못 연결 시 신호 전달 안 됨

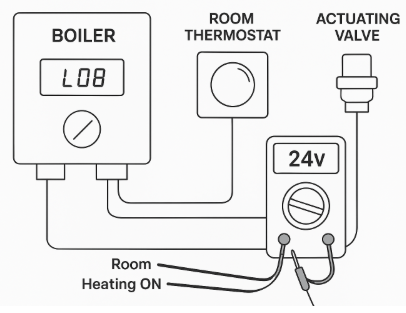

※ 멀티테스터를 이용한 전압 측정 포인트와 정상값 예시(각 방 밸브 구도 시 24V 인가 위치)



   ② 2단계) 보일러 설정 확인
      - 보일러 본체 설정 모드에서 "외부 제어(유선 각방)" 모드가 활성화되어 있는지 확인
         (예: "외부 온도조절기 사용" 설정)
      - 만약 보일러가 "단독 운전" 또는 "내장 센서 제어" 상태라면 각방 제어 신호를 무시하고 난방이 시작되지 않음

   ③ 3단계) 각방 밸브 작동 여부 점검
      - 각방 온도조절기에서 난방 온도 높게 설정 후 밸브 동작음 또는 온도 확인
         → 밸브 헤드(Actuator)에 24V 공급되는지 멀티테스터로 확인
         . 전압 미인가 → 메인보드 릴레이 불량 또는 배선 단선 가능

         . 전압 있음 + 밸브 미동작 → 밸브 불량

   ④ 4단계) BCM-KW10T 호환성 및 초기화
      - 교체한 BCM-KW10T가 해당 보일러 모델 및 각방시스템과 펌웨어 호환 가능한 제품인지 확인
      - 나비엔 보일러의 경우 일부 모델은 BCM-KW10T 교체 후 보일러 리셋 및 통신 재설정이 필요함
       (보일러 전원 OFF → 30초 대기 → 전원 ON 후, 통신 LED 깜박임 확인)

   ⑤ 5단계) 최종 확인
      - 난방수 순환 여부를 확인하기 위해 보일러 하단의 난방 배관 온도 차이(입수/출수) 확인
         . 온도 차 없음 → 순환 안 됨 (밸브/펌프 문제)
         . 온도 차 존재 → 순환은 되지만 각방 밸브 닫힘 상태

※ 권장 조치 요약

단계	점검 항목	조치 내용
1	BCM-KW10T 전원/배선	DC24V 입력, 각방-보일러 통신선 확인
2	보일러 제어 설정	외부제어모드 설정 확인
3	각방 밸브 작동	전압 인가 및 밸브 구동 확인
4	보일러 리셋	BCM 교체 후 재인식 필요 시 전원 리셋
5	필요 시	각방 메인보드 또는 밸브 교체 검토

※ 참고

• 에러코드 90 (Boiler Communication Error)는 해결되었으므로 현재는 물리적 제어 신호(밸브 작동) 문제에
  집중하는 게 옳습니다.
• 난방 불가가 계속된다면 "BCM-KW10T ↔ 각방메인보드 ↔ 밸브" 구간을 중심으로 점검하는 것이 핵심

---

Case #1의 조치를 수행한 엔지니어가 각방 시스템 전체의 연동 및 설정을 재확인해야 합니다.

특히 BCM-KW10T KIT의 설치 및 설정을 중점적으로 확인해야 합니다.



단계 1) 신호변환 접속기(BCM-KW10T KIT) 설정 확인 및 재설정 (핵심)

BCM-KW10T 모듈의 딥 스위치(DIP Switch) 또는 점퍼 설정이 각방 시스템 메인 컨트롤러와 연동되는

보일러의 종류 및 제어 방식에 맞게 올바르게 설정되었는지 확인

   ① 설치 안내서 재확인 : 엔지니어가 제공받은 NAVIEN 나비엔 보일러 통신모듈 사용 설명서 및 설치 안내서

                                       (BCM-KW10T)를 참조하여 연결된 경동나비엔 보일러 모델에 맞는 통신 설정이 정확하게

                                       되어 있는지 점검

   ② 보일러-모듈 연동 점검 : 모듈에서 보일러로 난방 가동 요청 신호를 보냈을 때 보일러가 실제로 가동되는지

                                           (난방수가 순환되는 소리 또는 보일러 디스플레이 상태) 확인

   ③ 시스템 구동기 연동 점검 : 각 방 온도조절기에서 난방 온도를 높여 강제 난방을 요청했을 때 각방 시스템

                                               메인 컨트롤러에서 분배기 구동기로 전원(신호)이 제대로 출력되는지 확인



단계 2) 각방 시스템 구동기(액추에이터) 작동 확인

   ① 구동기 상태 육안 확인 : 각 방 분배기의 구동기 상태 표시(예: 밸브 개방/폐쇄 상태 표시창)를 확인,

                                            난방 요청 시 구동기가 작동하여 밸브가 열리는지 확인

   ② 전압 측정 : 난방 요청 상태에서 구동기 연결 단자에 정격 전압 (일반적으로 24V 또는 220V)이 인가되는지

                        테스터기로 측정

      - 전압이 안 나오면 : 각방 시스템 메인 컨트롤러 또는 배선 문제

      - 전압은 나오는데 구동기가 안 열리면 : 구동기 자체의 고장



단계 3) 보일러 자체의 난방 기능 확인

   ① 보일러 단독 운전 : 각방 시스템을 거치지 않고 보일러 자체의 컨트롤러(있다면)를 이용해 단독으로 난방을 요청

   ② 결과에 따른 조치

      - 보일러 단독 난방이 안 되면 : 보일러 자체의 순환펌프, 삼방 밸브, 또는 제어부 고장일 수 있습니다.

                                                   (BCM-KW10T 교체와는 별개의 문제)

      - 보일러 단독 난방이 잘 되면 : 문제는 BCM-KW10T 설치/설정 또는 각방 시스템 자체에 국한됩니다.



최종 조치 가이드 : Case #1의 조치를 수행한 엔지니어에게 BCM-KW10T KIT 교체 이후 각방 난방이 되지 않는

                            문제를 재접수하고 BCM-KW10T와 각방 시스템 메인 컨트롤러 간의 연결 및 설정

                           (특히 보일러 통신-접점 변환 설정)이 완벽한지 재점검하도록 요청해야 합니다.

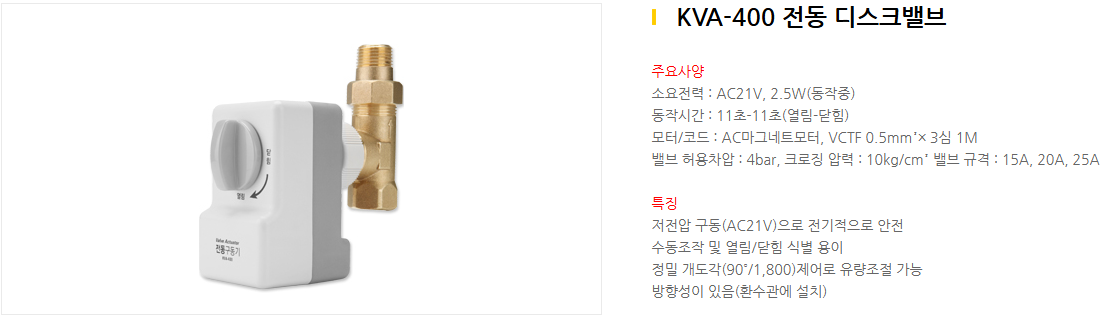

                            KVA-400 전동구동기 교체 후 난방문제 해결 됨
